管道动态在线搅拌混合器
用于污泥脱水污泥和絮凝剂或无机混凝剂的混合
FLOCMIX IM3DN100/150/200
FLOCMIX管道动态在线搅拌混合器主要用于向管道中流动的污泥投加絮凝剂。絮凝剂通过旋转注射混合器集中的掺混进流动的污泥中。与静态混合器相比，使用FLOCMIX管道动态在线搅拌混合器效率高，能够节约可观的絮凝剂，使滤饼固含量变高。
优点
节约高达30%以上的絮凝剂/混凝剂；
节约高达95% 的稀释用水；
污泥中固含量加高5％以上；
滤饼减量；
缩短过滤周期。
FLOCMIX管道动态在线搅拌混合器在管道中直接混合污泥和絮凝剂/混凝剂。絮凝剂/混凝剂在薄层混合工艺条件下，在管道中与污泥充分反映混合。通过调整旋转速度，可以让聚合物的用量少和滤液状况，混合器的功率不大，加大能效。与静态混合器相比，使用FLOCMIX 在线管道搅拌混合器机能够节约可观的絮凝剂/混凝剂，并能得到高固含量（DS）。进一步的优势在于可以采用比较高的浓度投加，0.50 % 至 1.0 %。通过使用管道动态在线搅拌混合器，与浓度为0.10 % 至0.30 %的絮凝剂比较 ，高达95%的稀释水被节省下来，减少了污水排放的压力。同时，总氮、化学耗氧量和总磷也会下降。
常规型号技术参数
| 名称 | 参数 |
|---|---|
| 型号 | IM3 100-/150-/200 |
| 电机功率 | 2.2/3/4/5.5/7.5KW |
| 许可的最大运行压力 | 16/25*bar |
| 电压 | 400V |
| 最大进絮凝剂流量 | 18m³/h |
| 转速/频率 | 1450min-1/50Hz |
| 絮凝剂进口的连接 | 1”o-thr. |
| 许可的频率范围 | 15–90Hz |
| 法兰接口 | DN100/PN16/25 |
| 效率等级 | IE3 |
| 可安装管道 | DN100;125;150;200 |
材质
聚合物室： SS1.4408
安装管道：SS1.4541/1.4571*
套管：SS1.4571/1.4462*
螺栓：SSA4/A2
注入搅拌机：SS1.4571/1.4462*
电机：通常的RAL5017

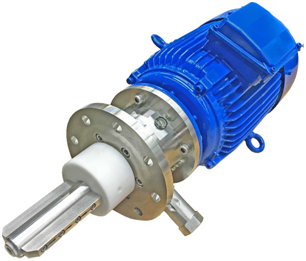

高能效FLOCMIX IM3管道动态在线搅拌混合器作为一个组件可适用于DN100-300的管道，电机功率从1.5kw-7.5kw可选。电机是为混合器开发的稳定设计结构，介质侧有一个具有减压的滑动环密封，并带有油腔。分散桨叶由螺丝固定在空心轴上易于拆卸。与介质接触的部件都采用不锈钢(1.4571/1.4404)。在线搅拌混合器由DN100的DIN-EN法兰连接到管道系统，连接方式可分为T连接或角连接形式。

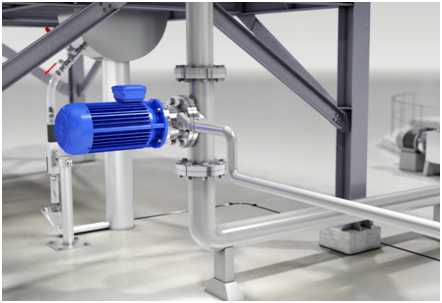

T连接和角连接形式
FLOCMIX 管道动态在线搅拌混合器与静态混合器的比较
静态混合器为了实现管道内流质的混合，通常的方法是在管道中固定螺旋片式的混合元件作为静态混合器。当两种物料在一定的流速下通过静态混合器时，管道内的混合元件对物料进行切割、分流，使物料经过时，时而左旋，时而右旋，不断改变流动方向，从而实现物料在管道内的混合。但是，仅靠混合元件实现的混合其混合效果有限，对大量液体和微量液体的混合，或固体物料的溶解效果都不是很友好。如果通过依靠增加静态混合器的长度，并增加混合单元来增强混合效果，同时将增加设备的成本费用，结构也会比较复杂。
FLOCMIX 管道动态在线搅拌混合器通过安设于管道T管外的电机驱动搅拌机构以实现主动搅拌，同时通过自身特有的结构在管道内360°喷射絮凝剂/混凝剂液体，从而对流经管道内的污泥或其它介质进行剪切并充分的搅拌，使得混合流质能被混合的充分，且整体结构简单，大大节约了生产成本。搅拌轴带动桨叶旋转，通过变频控制，搅拌桨叶的旋转可增强管道内流质的混合强度和速度，增强流质的混合效率。

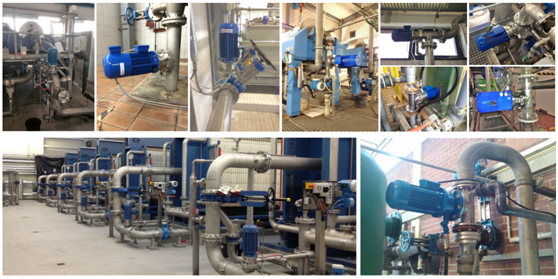

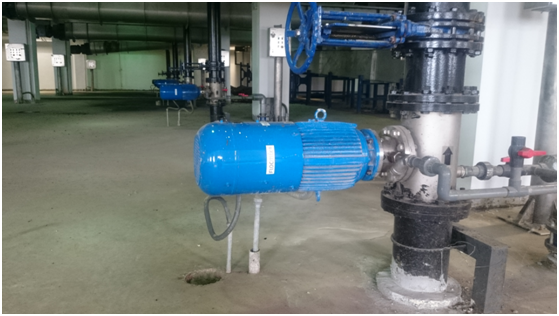

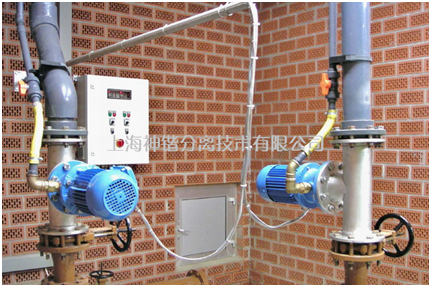

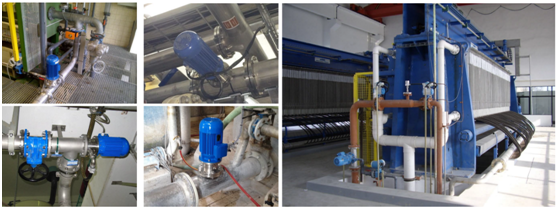

FLOCMIX 管道动态在线搅拌混合器现场安装图
